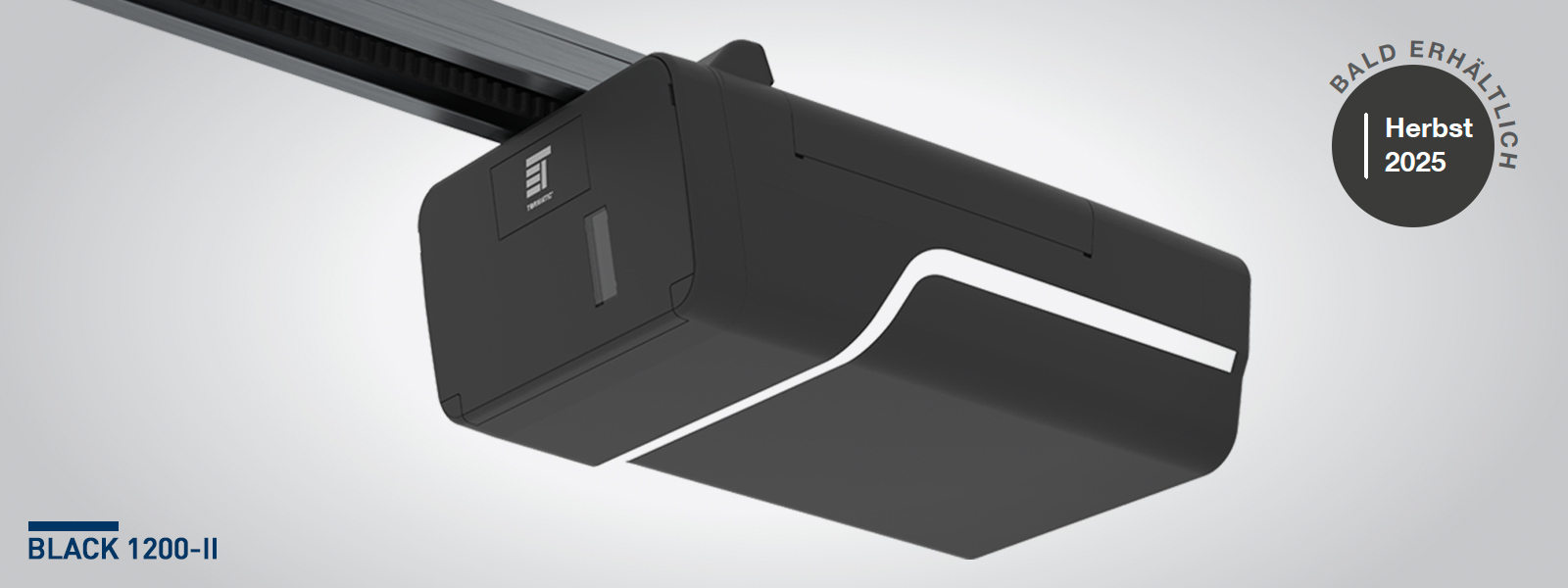

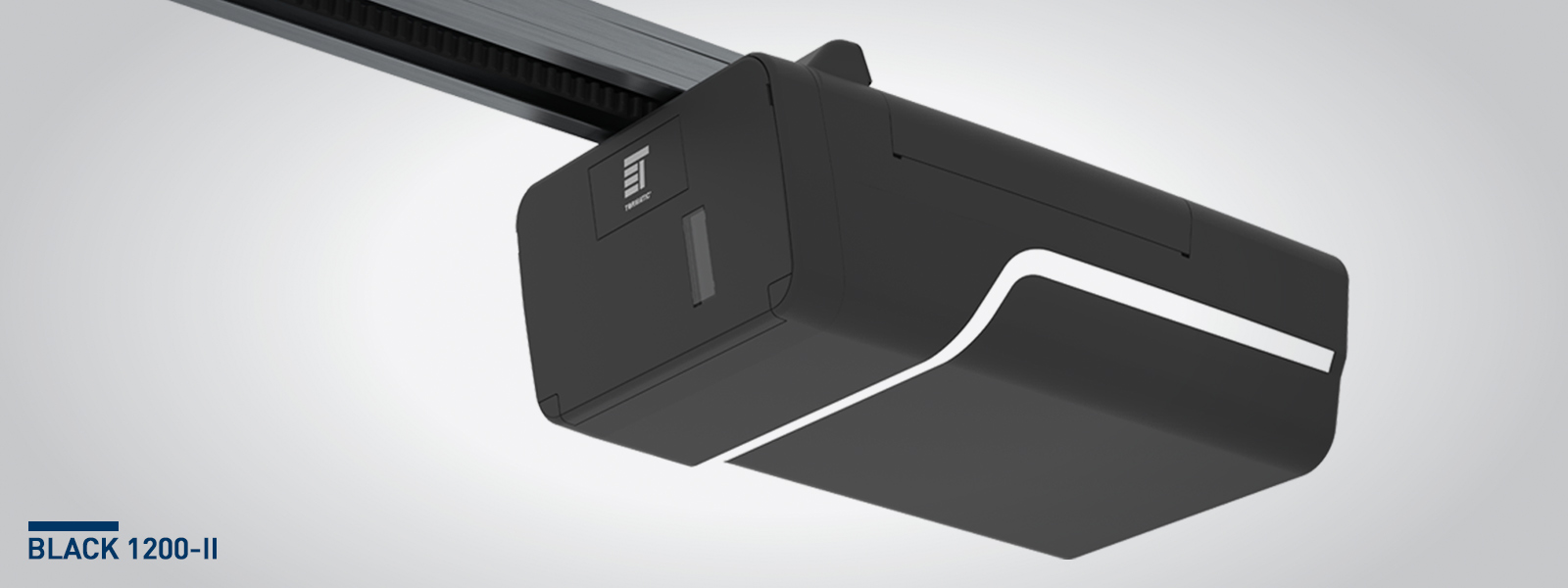

GARAGENTORANTRIEB BLACK 1200-II

DIE LÖSUNG FÜR SAMMEL- UND TIEFGARAGEN

Nichts geht über Leistung.
Auch dieses Antriebsmodell ist perfekt auf sämtliche Tortypen abgestimmt. Das neue und elegante schwarze Gehäuse des BLACK 1200-II besitzt integrierte LED-Leisten zur optimalen Ausleuchtung der Garage. Der BLACK 1200-II ist ideal geeignet für die Nachrüstung anderer Torfabrikate. Als leistungsstärkste Variante der Garagentor-Antriebe ist dieser Antrieb für kleinere Tiefgaragen geeignet. Zusätzlich verfügt er über eine Schnelllauf-Funktion, mit der ein Tor in einer bis zu 50 % kürzeren Zeit öffnet.

IHRE VORTEILE IM ÜBERBLICK

  • Komfortable Bedienung durch manipulationssichere Wechselcode-Fernsteuerung (KeeLoq)
  • Soft-Start- und Soft-Stopp-Funktion
  • Integrierte Abschaltautomatik stoppt das Tor zuverlässig bei Hindernissen
  • Elektronisch überwachte Aufschubsicherung gegen Aufhebeln
  • Programmierbare Innenbeleuchtung (60-240 Sekunden)
  • Direkt anschließbare Außenbeleuchtung bis 500 W
  • Manuelle Schnellentriegelung bei Stromausfall
  • Einfache und schnelle Montage durch Standard-Torbeschlag für Schwing- und Sektionaltore

DETAILS ZUM BLACK 1200

AUSSTATTUNGSDETAILS

Menügeführte Programmierung

Die Programmierung erfolgt einfach und bequem über drei Knöpfe und eine übersichtliche 7-Segment-Anzeige. Dank systematischer Menüfühtung kann keine Einstellung bei der Programmierung übersehen werden. Alle Einstellungen bleiben auch bei Stromausfall erhalten. Durch die transparente Abdeckung ist der Betriebszustand immer erkennbar. Eine eindeutige Fehlercodierung erlaubt bei Bedarf eine schnelle und sichere Störungsanalyse.

LED-Beleuchtung und Anschlüsse für Zubehör

Das Antriebselement ist mit einer modernen, langlebigen und stromsparenden LED-Beleuchtung ausgestattet. Die Anschlüsse für verkabeltes Zubehör sind leicht erreichbar und auch funkgesteuertes Zubehör kann verwendet werden. Weiterhin kann zur Verwendung einer möglichen App das Novoferm Aufsteckmodul.

Laufschiene

Die Laufschiene besitzt eine hohe Durchbiege- und Torsionsstabilität. Die Umlenkungen sind kugelgelagert.

Das sorgt für einen äußerst leisen Lauf. In der Laufschiene ist werkseitig ein wartungsfreier Zahnriemen vormontiert.

DIE WICHTIGSTEN DATEN IM ÜBERBLICK
TECHNISCHE DATEN
Zug- und Druckkraft1000 - 1200 N
Anschlussspannung230 V / 50 Hz
Betriebsstrom2 A
Leistungsaufnahme Betrieb450 W
Leistungsaufnahme Ruhe< 4 W
Laufgeschwindigkeit17-24 cm/Sek.
Einschaltdauer30% ED
Beleuchtung1,6 W LED
VerschlüsselungstechnikAES 128-Bit
Funksteuerung433 MHz
KeeLoq-Wechselcode
AUF EINEN BLICK
Antriebe für große, schwere Tore
Geeignet für Tiefgaragen bis 50 Stellplätze, Industriesektionaltore und Sonderlösungen
Einfache und schnelle 3-Knopf Programmierung
Kombinierbar mit allen TORMATIC Laufschienenvarianten
Funktion „Automatisches Schließen“ ist einstellbar
Schnelllauffunktion bis 24 cm/Sek.
Ruhiger Torlauf durch Rampenfunktion
High-Class Torselect Funktion
Ampelsteuerung A 800 III nachrüstbar
AUF EINEN BLICK
Antriebe für große, schwere Tore
Geeignet für Tiefgaragen bis 50 Stellplätze, Industriesektionaltore und Sonderlösungen
Einfache und schnelle 3-Knopf Programmierung
Kombinierbar mit allen TORMATIC Laufschienenvarianten
Funktion „Automatisches Schließen“ ist einstellbar
Schnelllauffunktion bis 24 cm/Sek.
Ruhiger Torlauf durch Rampenfunktion
High-Class Torselect Funktion
Ampelsteuerung A 800 III nachrüstbar
DAS SET
Motorkopf BLACK 1200-II (1000 - 1200 N)
Torbeschlag für Schwing- und Sektionaltore
Integrierte Auswertung 8,2 kΩ / OSE
Adapter für UKW-Modul
Empfängermodul (steckbar)
KRAFT UND LEISTUNG
KRAFT UND LEISTUNG
Zug- und Druckkraft1000 - 1200 N
Anschlussspannung230 V / 50 Hz
Betriebsstrom2 A
Leistungsaufnahme Betrieb450 W
Leistungsaufnahme Ruhe< 4 W
Laufgeschwindigkeit17 - 24 cm/Sek.
Einschaltdauer30 % ED
Beleuchtung1,6 W LED
Licht bei Antriebsbewegung60 Sek. werkseitig eingestellt
DETAILS
Verpackungsmaß(H/B/T)45,8 / 22,9 / 15,3 cm
Verpackungsgewicht8,7 kg
Sicherheitseinrichtungenautomatische Kraftanpassung
LaufzeitbegrenzungMotorabschaltung nach 90 Sek.
BlockierungErkennung Motorstillstand
Aufschubsicherungserienmäßig
Getriebeselbsthemmendes Schneckenradgetriebe
Notentriegelungmöglich
Betriebstemperatur- 20° C / + 60° C
FUNKTIONEN
FUNKTIONEN
Steuerung
  • Mikroprozessor gesteuert
  • Soft Start / Soft Stopp
  • Automatisches Schließen
Steuerungsfolge
  • 1. Impuls = Antrieb läuft
  • 2. Impuls = Antrieb stoppt
  • 3. Impuls = Laufrichtungsumkehr
Funksteuerung
  • 433 MHz
  • KeeLoq-Wechselcode
Beleuchtung
  • 4 Minuten
Besonderheiten
  • einstellbares Licht von 60 Sek. bis 4 Min.
  • oder Warnleuchte
  • Lüfterstellung
  • High-Class Torselect Funktion
  • Impuls für Tiefgaragenbeleuchtung
Abschaltautomatik
  • einstellbare Kraftbegrenzung
    (10-stufig) für beide Laufrichtungen
Endabschaltung
  • mikroprozessorgesteuerte Wegstreckenerfassung mit Positionskontrolle
Schutzklasse
  • IP 20 (nur für trockene Räume)

ZUBEHÖR GARAGENTORANTRIEBE

Handsender BLACK Design

  • 3-Kanal Handsender
  • 433 MHz mit KeeLoq-Wechselcode
  • AES




Notentriegelung mit Profilhalbzylinder

  • Für doppelflügelige Tore
  • Deckengliedertore und Sektionaltore

Außentaster DigiCode Premium

  • 10 Codes
  • 433 MHz KeeLog-Wechselcode
  • mit Edelstahlblende
  • hinterleuchtet aus UV-beständigem
    Material


Lichtschranke LS 2-I

  • 2-Draht
  • Reichweite 8 m für Innenbereiche

Innentaster DuoControl

  • 2-Kanal, 433 MHz,
  • KeeLoq-Wechselcode zur Steuerung von 2 Antrieben oder 1-Antrieb und 1 Außenbeleuchtung aus UV-beständigem Material



Sektionaltorbeschlag

  • Für Sektionaltore mit 360 - 565 mm Lamellenhöhe
